CADEWA Smart V7.0 2026年1月19日 リリース予定

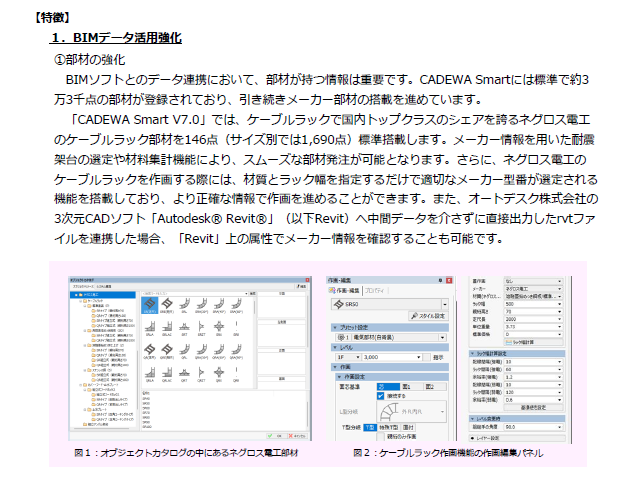

1.部材の強化

BIMソフトとのデータ連携において、部材が持つ情報は重要です。CADEWA Smartには標準で約3万3千点の部材が登録されており、引き続きメーカー部材の搭載を進めています。

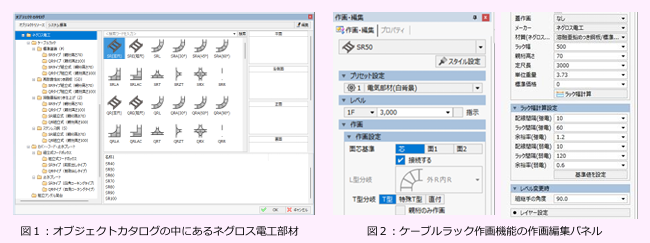

「CADEWA Smart V7.0」では、ケーブルラックで国内トップクラスのシェアを誇るネグロス電工のケーブルラック部材を146点（サイズ別では1,690点）標準搭載します。メーカー情報を用いた耐震架台の選定や材料集計機能により、スムーズな部材発注が可能となります。さらに、ネグロス電工のケーブルラックを作画する際には、材質とラック幅を指定するだけで適切なメーカー型番が選定される機能を搭載しており、より正確な情報で作画を進めることができます。また、オートデスク株式会社の3次元CADソフト「Autodesk® Revit®」へ中間データを介さずに直接出力したrvtファイルを連携した場合、「Revit」上の属性でメーカー情報を確認することも可能です。

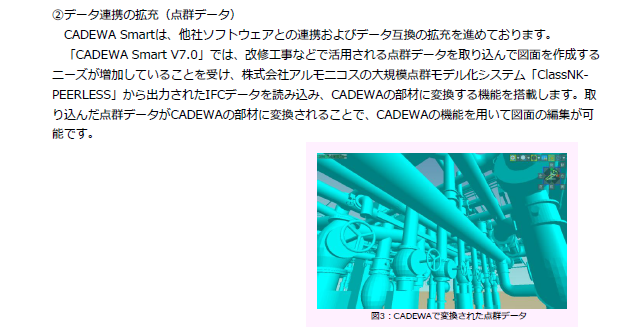

2.データ連携の拡充
（点郡データ）

CADEWA Smartは、他社ソフトウェアとの連携およびデータ互換の拡充を進めております。

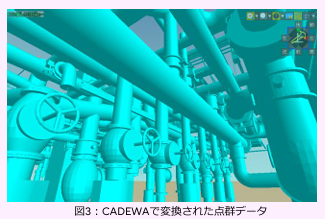

「CADEWA Smart V7.0」では、改修工事などで活用される点群データを取り込んで図面を作成するニーズが増加していることを受け、株式会社アルモニコスの大規模点群モデル化システム「ClassNKPEERLESS」から出力されたIFCデータを読み込み、CADEWAの部材に変換する機能を搭載します。取り込んだ点群データがCADEWAの部材に変換されることで、CADEWAの機能を用いて図面の編集が可能です。

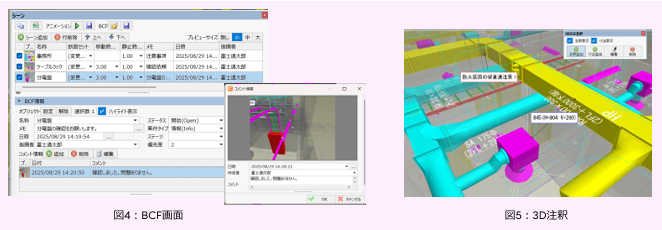

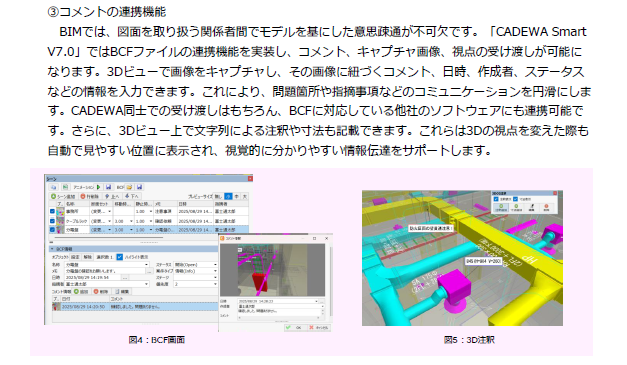

3.コメントの連携機能

BIMでは、図面を取り扱う関係者間でモデルを基にした意思疎通が不可欠です。「CADEWA SmartV7.0」ではBCFファイルの連携機能を実装し、コメント、キャプチャ画像、視点の受け渡しが可能になります。3Dビューで画像をキャプチャし、その画像に紐づくコメント、日時、作成者、ステータスなどの情報を入力できます。これにより、問題箇所や指摘事項などのコミュニケーションを円滑にします。CADEWA同士での受け渡しはもちろん、BCFに対応している他社のソフトウェアにも連携可能です。さらに、3Dビュー上で文字列による注釈や寸法も記載できます。これらは3Dの視点を変えた際も自動で見やすい位置に表示され、視覚的に分かりやすい情報伝達をサポートします。

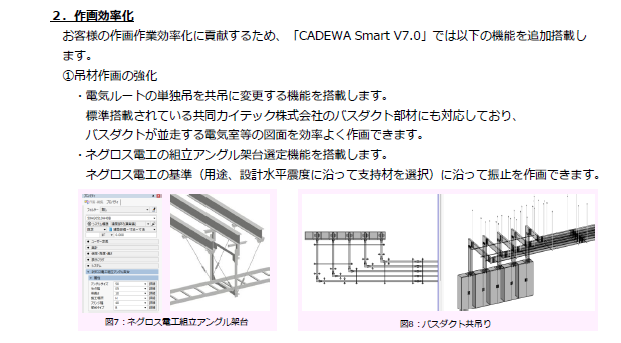

1.吊材作画の強化

・電気ルートの単独吊を共吊に変更する機能を搭載します。
標準搭載されている共同カイテック株式会社のバスダクト部材にも対応しており、バスダクトが並走する電気室等の図面を効率よく作画できます。
・ネグロス電工の組立アングル架台選定機能を搭載します。
ネグロス電工の基準（用途、設計水平震度に沿って支持材を選択）に沿って振止を作画できます。

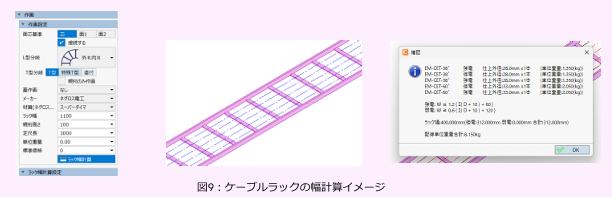

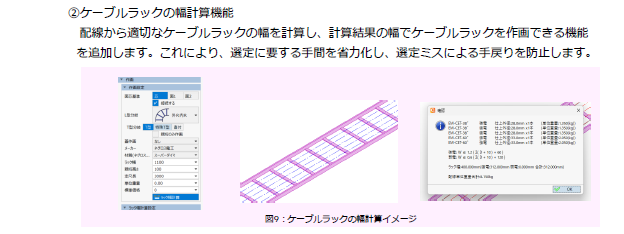

2.ケーブルラックの幅計算機能

配線から適切なケーブルラックの幅を計算し、計算結果の幅でケーブルラックを作画できる機能を追加します。これにより、選定に要する手間を省力化し、選定ミスによる手戻りを防止します。

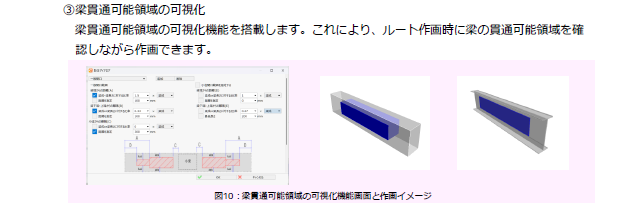

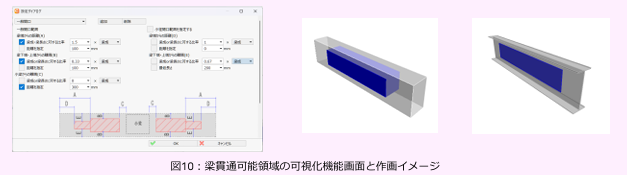

3.梁貫通可能領域の可視化

梁貫通可能領域の可視化機能を搭載します。これにより、ルート作画時に梁の貫通可能領域を確認しながら作画できます。

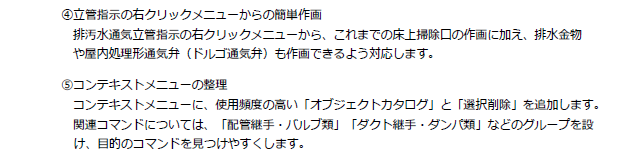

4.立管指示の右クリックメニューからの簡単作画

排汚水通気立管指示の右クリックメニューから、これまでの床上掃除口の作画に加え、排水金物
や屋内処理形通気弁（ドルゴ通気弁）も作画できるよう対応します。

5.コンテキストメニューの整理

コンテキストメニューに、使用頻度の高い「オブジェクトカタログ」と「選択削除」を追加します。
関連コマンドについては、「配管継手・バルブ類」「ダクト継手・ダンパ類」などのグループを設け、目的のコマンドを見つけやすくします。
