CADEWA Smart

Revit連携

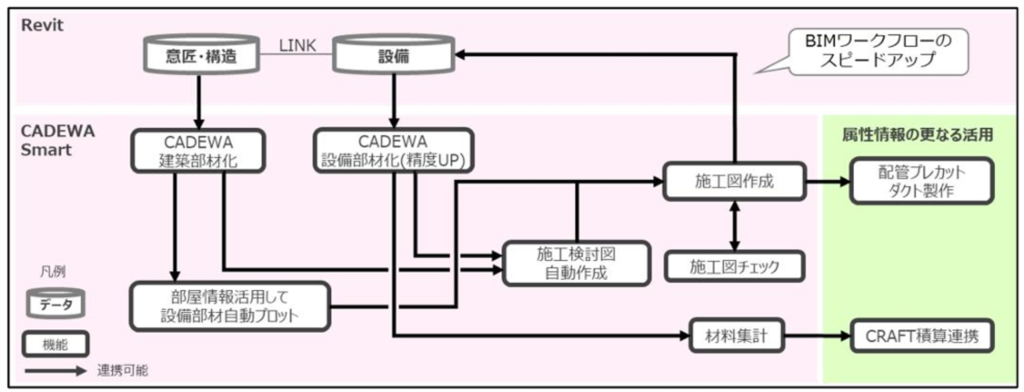

CADEWA SmartではRevitデータをCADEWAの高機能に繋げ、設備BIMワークフローのスピードアップ/効率化に寄与します。

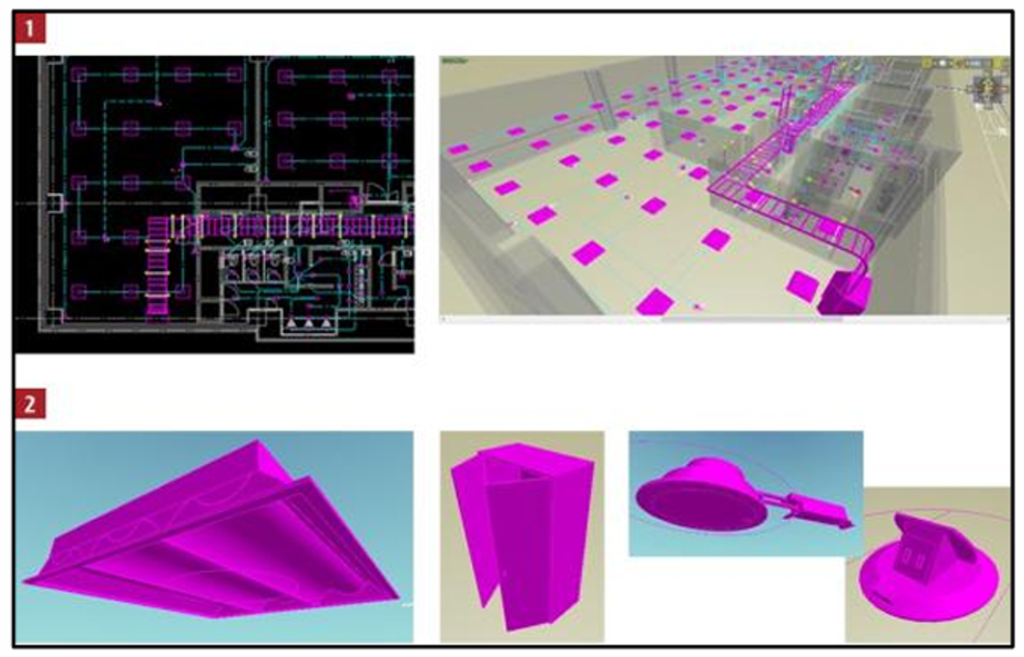

• 建築部材化/設備部材化(精度UP)Revit建築データをCADEWAの建築部材として取り込むことが可能になります。また設備部材に関しては精度を向上することで、CADEWAの高機能へ繋げることが可能です。
  ※変換の仕様により一部活用できない部材・機能があります。

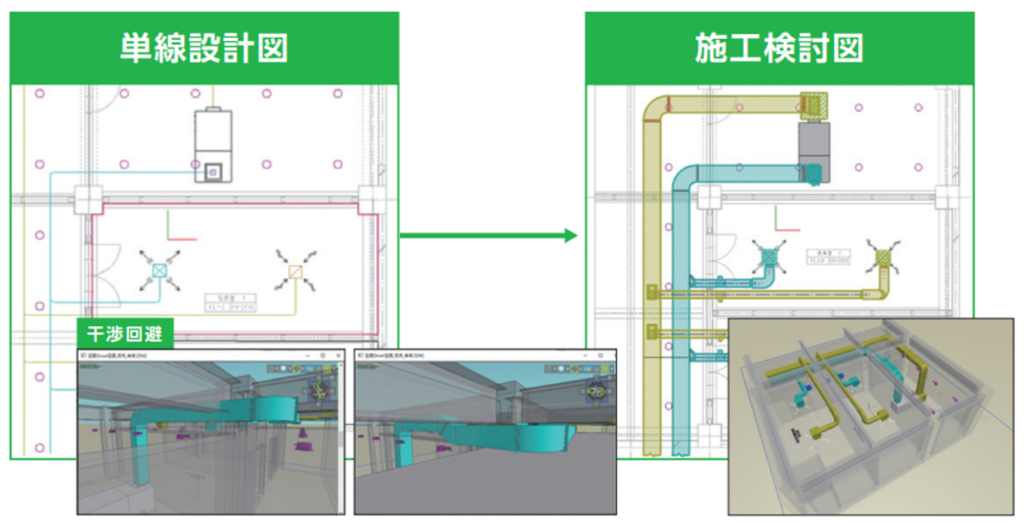

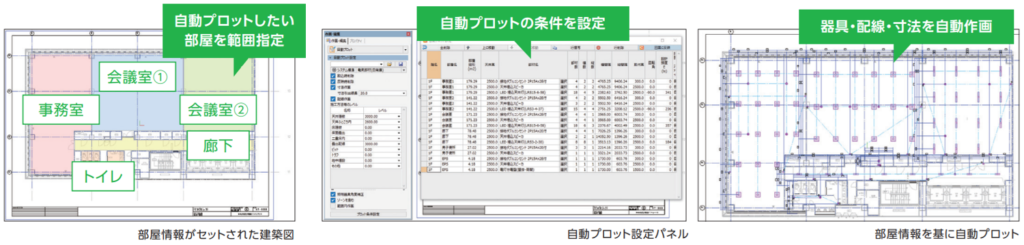

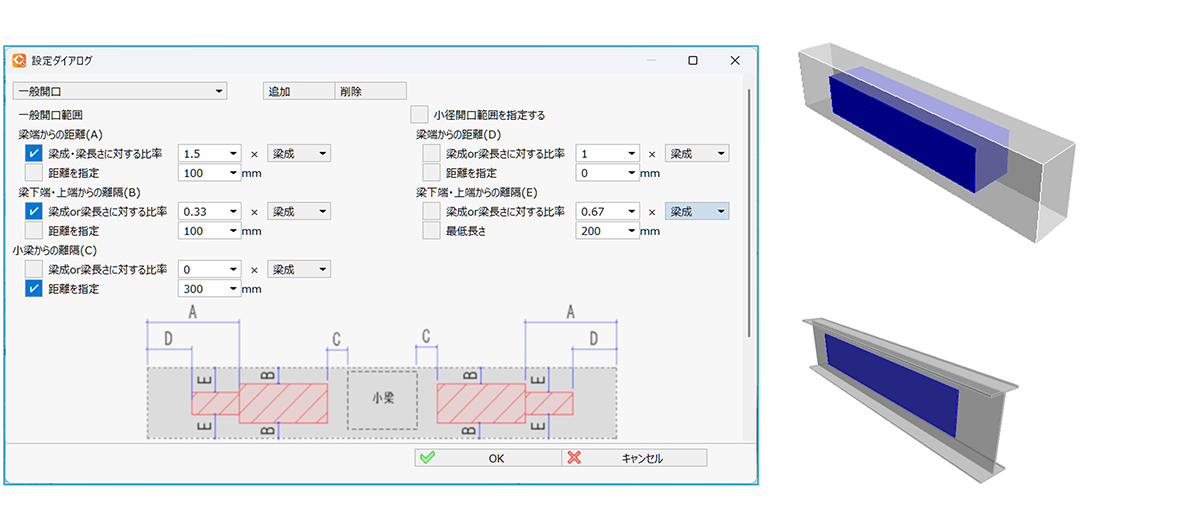

• 自動プロット / 施工図化Revitの部屋情報(建築データ)の連携を強化したことで、部屋情報を活用して、設計基準に沿った機器の自動プロット機能や、施工図化の機能の一部（干渉回避）が使えるようになりました。

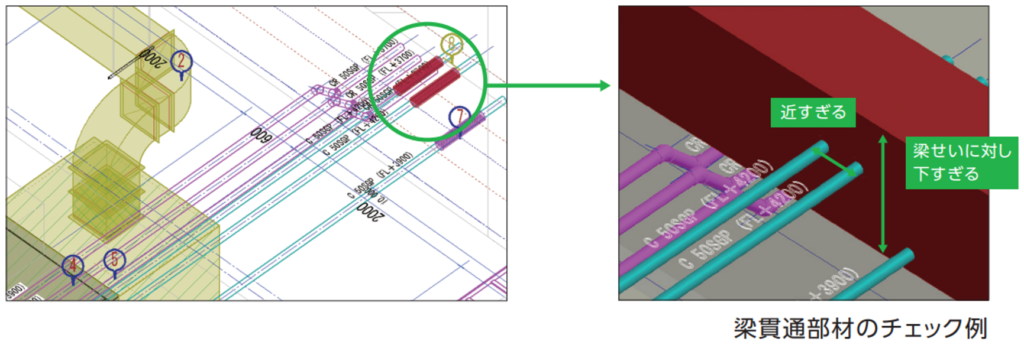

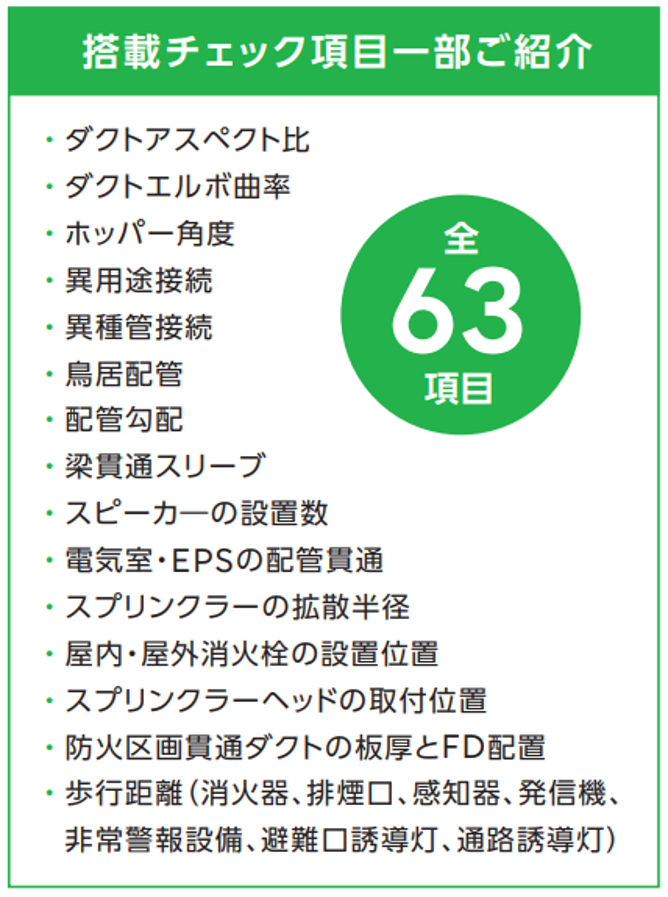

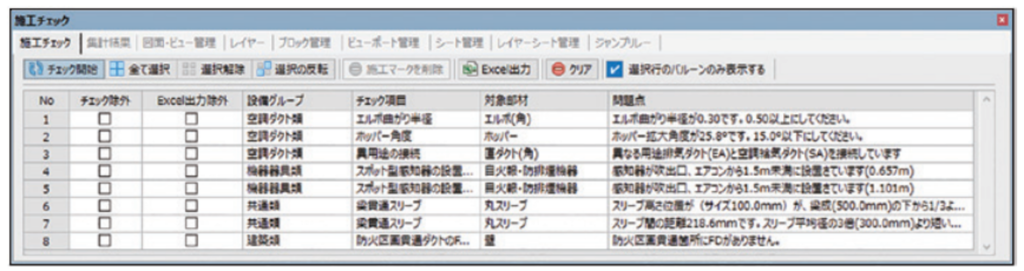

• 施工チェック建築部材や設備部材のCADEWA部材化の精度が向上したことで、施工チェックの一部の項目を読み込んだRVTファイルで使用することが可能になりました。
• 材料集計/ファブリケーション連携Revitの設備データをCADEWA取込時に設備部材化することで、ダクト製作オプションや配管プレカット機能の材料集計機能を活用することが可能になりました。また材料集計結果は「積算・見積ソフト 見積CRAFT DX」とも連携が可能です。

IFC互換

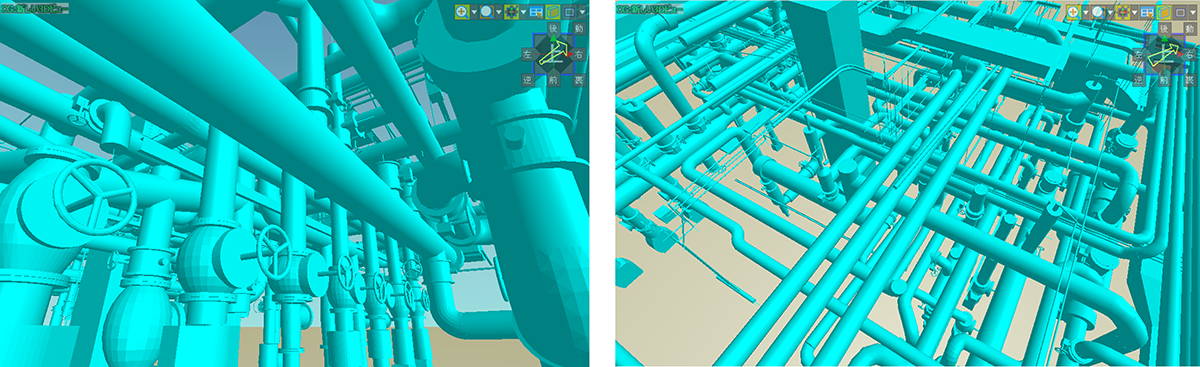

BuildingSMART Japanが実施する設備基本IFC検定において、CADEWA Smartは入力・出力共に合格しています。CADEWA Smartに機器を部材登録しながら読込ができ、IFCデータの機器も集計できます。DWGの同時入出力により、平面図とモデルデータを統合して読込、 書出しが可能です。 IFC2x3、IFC4.0 に対応しています。

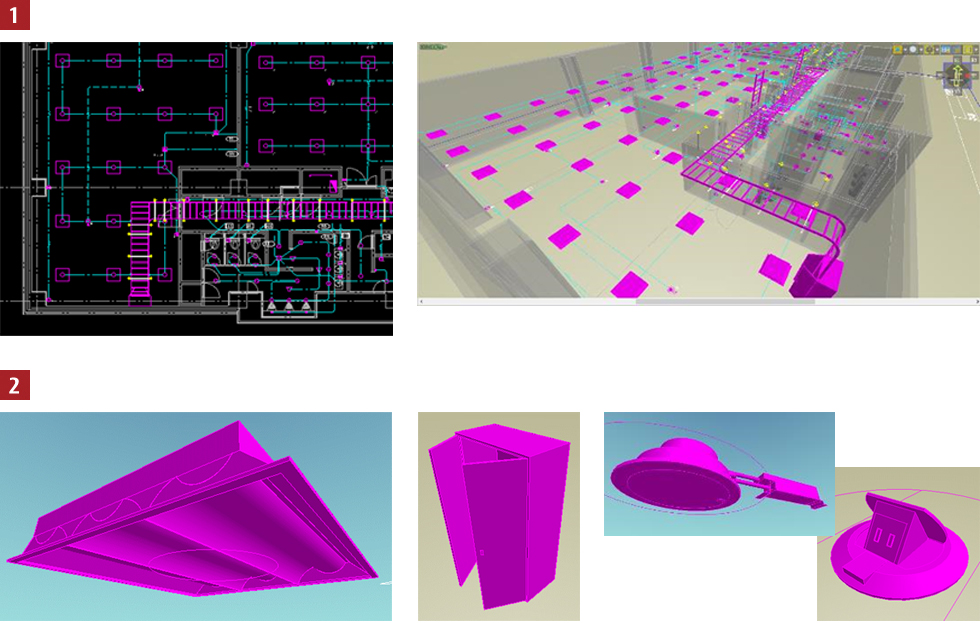

• 【電気】作画／編集
  • 単独配線や一括配線、R付きパターン配線や自動隠線、省略記号作画など電気に必要な作図が効率よく作画できます。
  • 機器の倍率・角度や部材置換、ルート部材移動、レベル変更、条数、末端省略、エンド伏せ、隠線など多彩な仕上げ・編集が可能です。また、寸法の一括・連続作画や、寸法値を編集しての部材連動移動などにも対応しています。

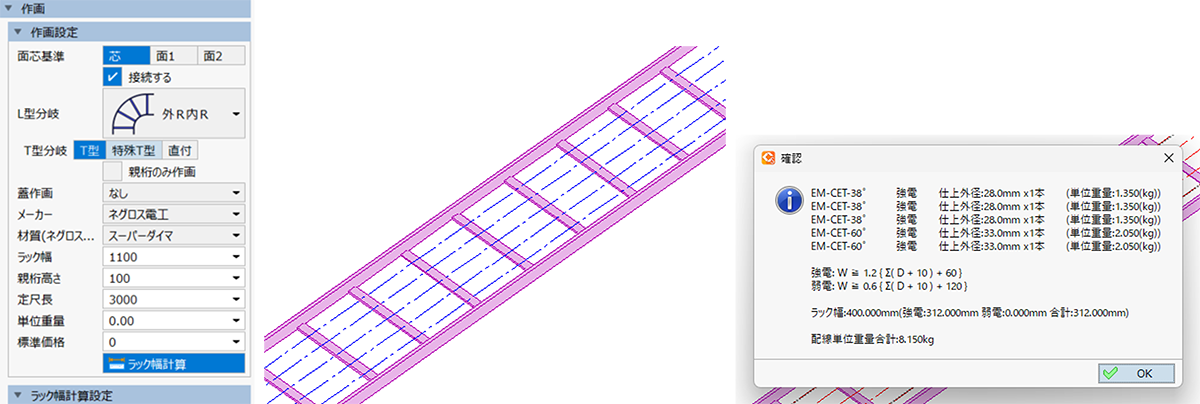

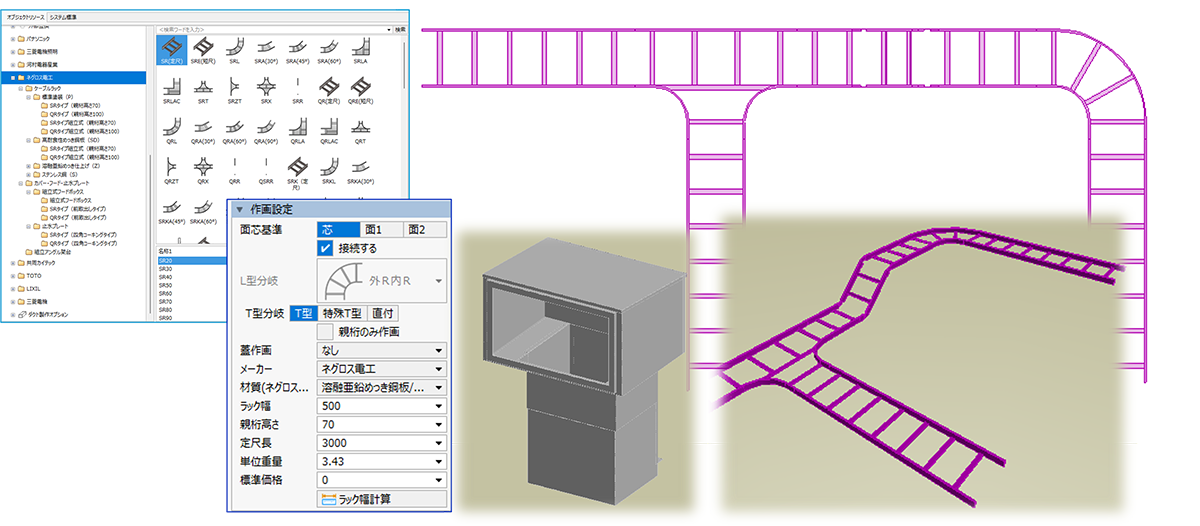

  • ケーブルラック、レースウェイ、バスダクト、金属ダクト、ライティングダクト、メタルモールなど多彩な種類のルート作画が可能です。
• 【電気】機器・器具配置、その他
  • シンボルは（社）日本電設工業協会「JECAシンボル」を標準搭載しています。また、複数機器の一括置換にも対応しています。
  • 各シンボルは、6面図やフル3次元ソリッドモデルを自由に切り替えて表現可能です。
  • その他、材料集計、盤図・盤表、リスト（電気器具表・配線注記表など）、配線計算、照度計算など様々な専用機能をご用意しております。

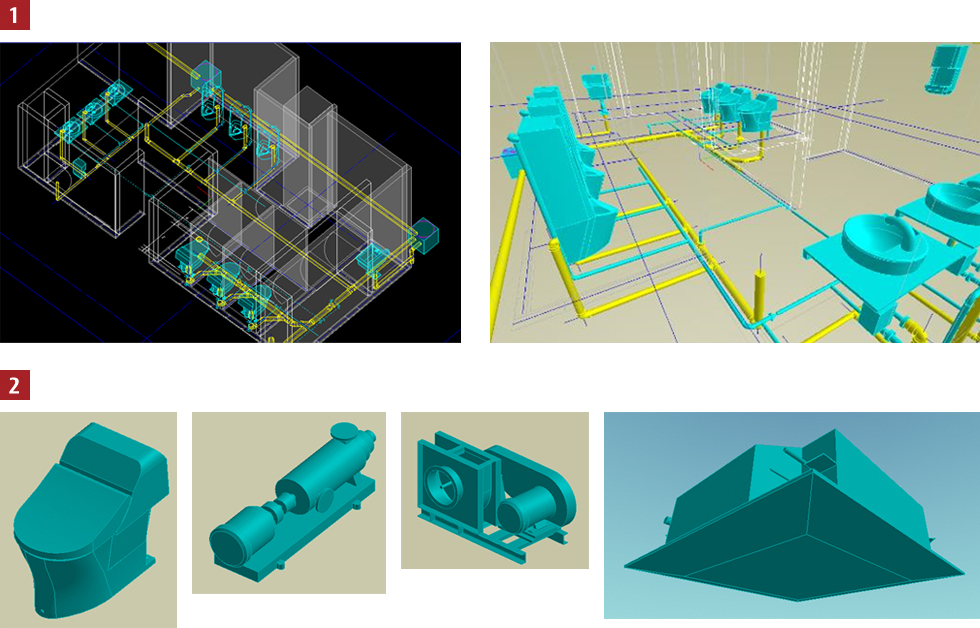

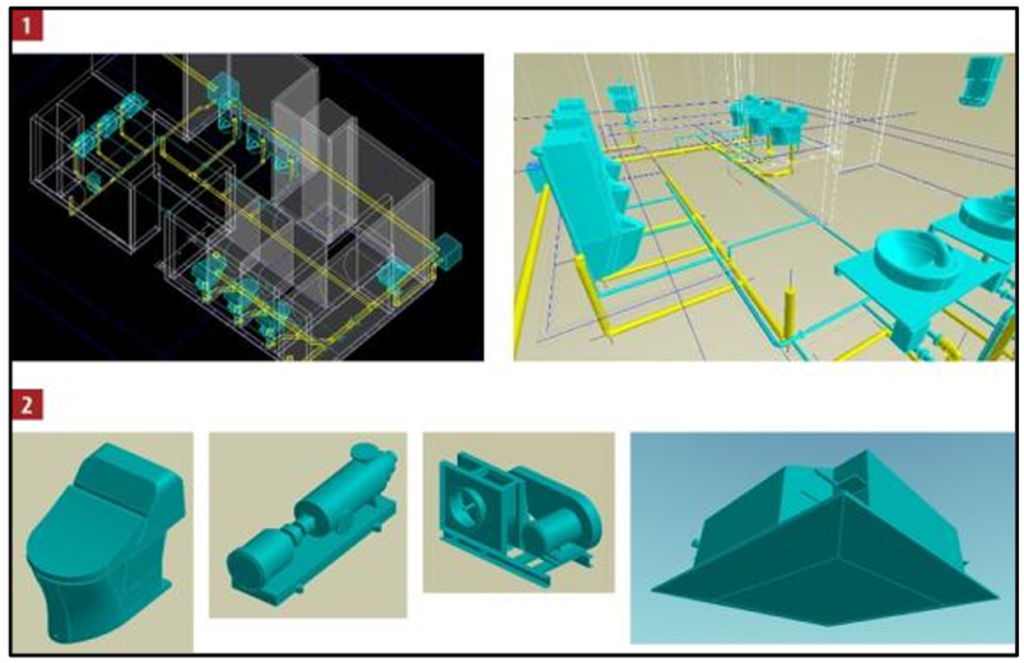

• 【空調・衛生】ルート作画／編集
  • ルート作画を行う際は、サイズ・レベル・レイヤ等必要な情報をプロパティパネルから設定し、効率の良い作画が可能です。
  • 複数の機器・器具に対し、一括でルート作画が可能です。機器・器具にセットされている各配管の接続点に、適切なサイズを自動計算します。
  • 空調パッケージエアコンから冷媒管・ドレン管の自動ルート接続できます。
  • 設定した部屋情報から、簡易風量計算を行い、制気口（アネモ・ライン）を自動配置できます。
  • 複数の機器・器具から、負荷単位、風量を取得し適切なサイズに編集できます。
  • ルート移動、ルート伸縮、継手変更、レベル変更、材質変更、ルート変形、サイズ変更、用途変更など豊富な編集機能をご用意しています。
  • ルート全体に対して勾配を付与し、付与した勾配を維持したままルートの移動が行えます。
  • 配管・ダクト(継手やバルブ含む)への保温材表現を行えます。
• 自動プロット / 施工図化
  • 空気調和・衛生設備CADシンボル基準「SHASE-S001-2005」を搭載しており、フル3D表示での部材配置が可能です。
  • その他、材料集計、リスト（衛生器具リスト・制気口リストなど）、揚程・静圧計算など様々な専用機能をご用意しております。
