CRAFT CAD DX

2022年6月15日2025年11月14日

建築設備CAD　CRAFT CAD DX（クラフトキャドディーエックス）

画像に alt 属性が指定されていません。ファイル名: image-54.png

初心者でも安心

✓ 感覚で操作できるよう分かりやすい画面構成と簡単操作を追求しました。　

✓ プラン図作成に便利！写真の貼付や編集が容易です。　NEW

✓ パターン配線、ケーブルラック、ダクト、配管ルート作画、経路器具付与など、設備図作成に必要な機能を約20コマンドに厳選、短時間でマスターできます。

✓ シート機能を搭載！異縮尺図面にも対応しています。

作画後の仕上がりが簡単

✓ 配線、ケーブルラック・ダクト・配管の経路移動がワンタッチで行えます。

✓ 配線・ダクト・配管長注釈、シンボル拾い表作画機能により、拾い作業をサポートします。

✓ 作画済ルートの継続作画が可能なうえ、継手の自動発注など作業時間を短縮できます。

「CRAFT CAD DX」の特徴を分かりやすく説明しております。是非、ご覧ください。

画像に alt 属性が指定されていません。ファイル名: image-55.png

これこそが「設備図面を描く簡単なCAD」！！

JW-CADを使って設備図を作成されている方や、これからCADを導入される方でも簡単にマスタできるソフトです。長年のノウハウから培われた建築・電気・空調・衛生の各作画機能を住宅や小型建物に適したコンパクトな機能にまとめていますので、コストパフォーマンスに優れ、また多彩な活用を可能にしました。

・「感覚」で操作できるよう、分かりやすい画面構成と簡単操作を追求しました。
・パターン配線，ケーブルラック・ダクト・配管ルート作画，経路記号付与など、設備図を作画する上で必要な機能を約20コマンドに厳選、短時間でマスターできます。
・シート機能を搭載，異縮尺図面にも対応しています。
・プラン図作成に便利！写真の貼付・編集が容易です。

簡単操作・低価格の入門用建築設備CAD これ一本で電気・空調・衛生・建築のすべてに対応

簡単シンボル選択＆シンボル登録

よく使用される電気・空調・衛生シンボルは事前に登録済で、シンボル登録も簡単に行えます。
また、DXF,DWG,JWWファイルを「CRAFT CAD」のシンボルファイルに一括で変換できます。

複合スイッチシンボルを自由に組合せて作成・登録ができます。

配線長・配管長の注釈作画が可能

作画した配線・配管の配線長・配管長を注釈作画できます。
また、作画した注釈文字を集計して、CSV形式に書き出すことができます。

シンボル拾い表の注釈作画が可能

配置したシンボルの個数を集計し、シンボル拾い表として作画できます。また、集計結果をCSV形式に書き出すことができます。

作画後の仕上げ機能も充実

配線の整理や、ルートの末端記号付加も簡単です。

指定のシンボルを指示するだけで、配線振分ができます。

配線の交差部分や配管の交差部分も簡単に隠線処理できます。

配線の隠線時、一般住宅用の隠線記号で隠線処理できます。

パターン配線＋一括配線でらくらく配線

器具間の配線は、5つの配線パターンから選択して作画できます。複数台の器具が水平・垂直方向に配置されている場合、範囲を指定するだけで一括作画できます。

複線「配管」「ケーブルラック」の作画が可能

連続ルート作画では、曲り点にエルボを自動配置します。連続ルート作画では、曲り点にエルボを自動配置します。

マウス一つで経路移動

図面上に作画されている配管や配管のルートを変更する際、削除して新たに書き直すことなく経路を移動できます。
また、既に付加されている経路記号，末端記号も同時に移動します。

作画済の配線パターンを簡単に変更できます。

シンボルを移動すると接続している配線も同時に移動します。
シンボルに作画済みの寸法線もリンクし、自動で寸法線・寸法値が変更されます。

相対ピッチ指示モード

相対ピッチ指示モードを使用することにより、指示した基準点から、設定したピッチ単位で、マウスカーソルが移動します。

申請書作成

申請書の図面データに情報を付加するだけで、後はダブルクリック感覚で申請書を作成できます。また、申請書はフリーフォーマット形式ですので、電気、衛生等、図面種別も問いません。もちろん、申請書に利用できるアイソメ作画機能も搭載しております。

建具コマンド

建具記号も充実しています。

天井・タイル・畳割コマンド

天井・タイル割は千鳥を含む3パターンで作画できます。畳割はパターンを登録して、配置することも可能です。もちろん、指定の矩形内を隠線することも簡単に行えます。

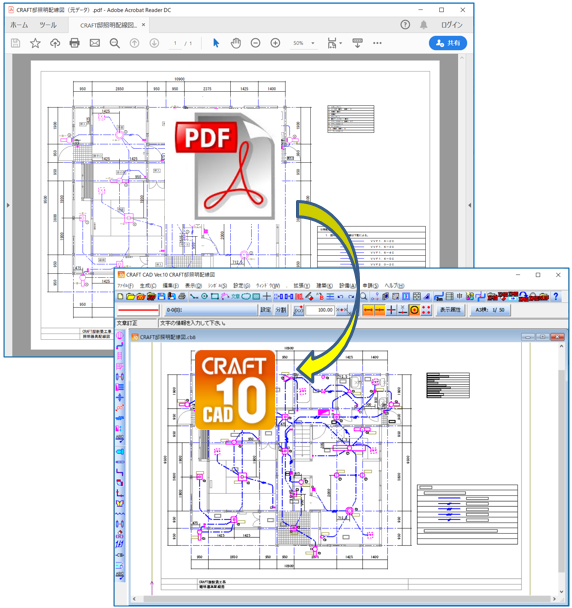

PDFデータ読込み

CADソフトなどから直接PDF形式に変換したベクトル形式のPDFデータを、CRAFT CADのCAD要素として読込みできます。
CRAFT CADでのトレース作業が不要となることから、図面作成業務の大幅な効率化に繋がります。

対象となるPDFデータは、Microsoft Word や Excel，CADデータをPDF変換ソフトで作成した、文字や線分情報を保持しているPDF（ベクトル形式）ファイルのみです。

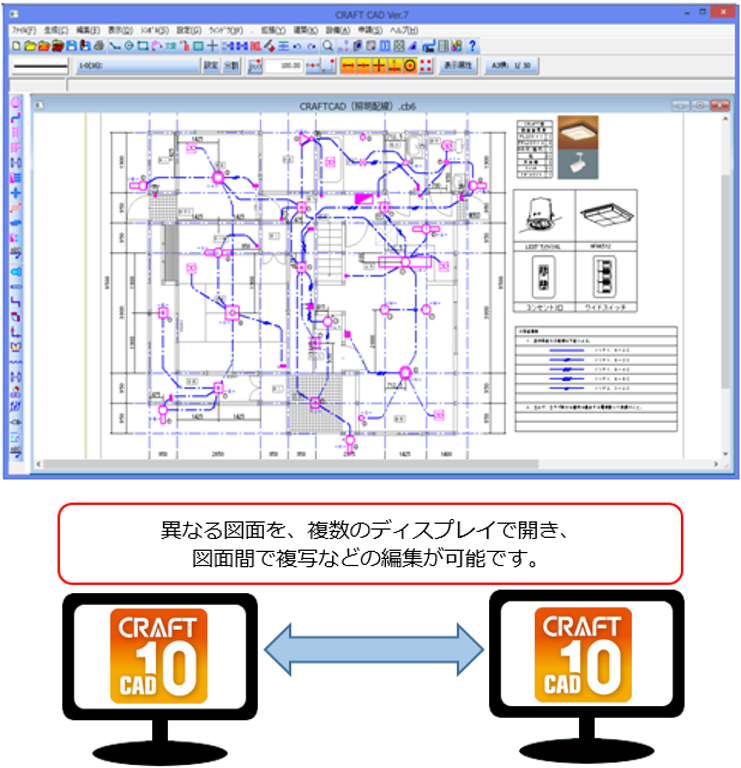

デュアルディスプレイ

CRAFT CADを複数のディスプレイで同時起動させることができます。
この機能で、複数のディスプレイ間でCRAFT CAD図面の複写等が行えます。
これにより、作業効率のアップを図れます。

分電盤図作成用に専用機能を用意

分電盤図作成に必要な事項を入力するだけで、簡単に分電盤図が作成できます。

その他便利な機能

「DWG・DXF」および「JWW」の最新データに対応

「DWG・DXF（AutoCAD 2023まで）」「JWW（Jw-cad Ver8まで）」の入出力に対応

64ビットに対応

「CRAFT CAD DX」は、64ビットアプリケーションとして動作します。
従来の「CRAFT CAD」と比較し、アプリケーションが利用できるメモリ領域が大幅に増えますので、大容量の「DWG，DXF」「JWW」図面でもストレスなく扱え、加えて、ラスターデータ（PDF，PNG，JPG，TIF，BMP）の貼付け枚数も大幅に向上します。
